Temperatuur grafiek CX500 | |
|
| |
 ... temperatuur grafiek ... |
|
|

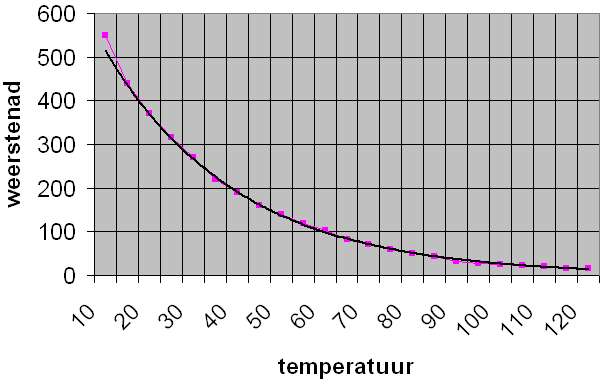

De functie "trendlijn toevoegen" van Excel kan aan de hand van
vier bekende punten een lijn tekenen die de waarde van de weerstand over het
hele aangegeven temperatuur bereik weergeeft. Deze grafiek is
hierboven afgebeeld.
|
|
 ... temperatuur, weerstand en stroomsterkte ... |
|
|

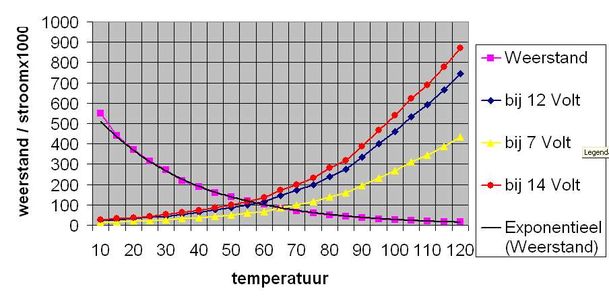

Met wat extra rekenwerk (door Excel, niet door mij) is het mogelijk
om de stroom weer te geven, die gaat lopen bij de verschillende spanningen
die door de meter gaan.
Deze grafiek is
hierboven afgebeeld.
|
|
|
De laatste grafiek laat duidelijk zien dat, indien de voltage-regulator
defect is, en 14 volt geeft (rode lijn) in plaats van de normale 7 volt
(gele lijn), de temperatuur aflezing veel hoger uitkomt dan de
aflezing bij het juiste voltage, bij gelijke temperatuur.
|
|
|
|
Pas toe wat je kunt gebruiken, maar gebruik vooral je gezonde verstand. De schrijver van deze pagina's kan niet verantwoordelijk worden gehouden voor mislukkingen, storingen, fouten of domme pech. |
